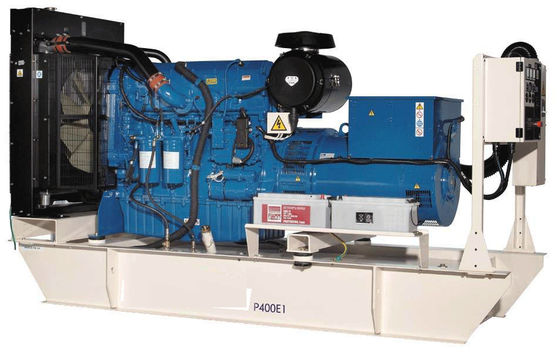

2306C-E14TAG2 Generator Diesel Generator met waterkoeling

1, Producerend Vastgesteld Model: P400E1

2, Motor maken & modelleren: Perkins 2306C-E14TAG2

3, Stroomonderbrekertype: 3 Pool MCCB

4, Frequentie: 50 Herz Herz/60

5, Motorsnelheid: 1500 t/min/1800 t/min

6, het Koelen Methode: Water

7, Regerend Type: Elektronisch

8, Outputtype: AC In drie stadia

Perkins2306c-e14tag2 Genset Diesel Generator

OutputclassifiCAT-parts-partsies

• Verwijs naar classifiCAT-parts-partsiesdefinities op pagina

ClassifiCAT-parts-partsies bij 0.8 machtsfactor.

P400E1

Fysieke Gegevens

Fabrikant: Perkins

Model: 2306C-E14TAG2

Nr van Cilinders/Groepering: 6/in Lijn

Cyclus: 4 slag

Inductie: Gekoelde Turbocharged Lucht-lucht Last

Het koelen Methode: Water

Het regeren van Type: Elektronisch

Het regeren van Klasse: ISO 8528 G2

Compressieverhouding: 15.9:1

Verplaatsing: l (cu.in) 14.6 (890.9)

Droeg/Slag: mm (binnen) 137.0 (5.4) /165.0 (6.5)

Ogenblik van Inertie: kg m ² (pond in ²) 3.43 (11721)

Motor Elektrosysteem:

- Voltage/Gemalen: 24/Negative

- De Ampèren van de batterijlader: 70

Gewicht: kg (pond)

- Droog: 1690 (3726)

- Nat: 1792 (3951)

Luchtsysteem:

Het Type van luchtfilter: Vervangbare Elementenverbranding

Luchtstroom: m ³ /min (cfm)

- Reserve: 26.8 (946) 41.6 (1469)

- Max. Opname van de Verbrandingslucht

Beperking: kPa (in H2O) 6.2 (24.9) 6.2 (24.9)

Radiator het Koelen Luchtstroom: m ³ /min (cfm)

444.0 (15680) 600.0 (21189)

Externe Beperking op het Koelen Luchtstroom: Pa (in H2O)

188 (0.8) 188 (0.8)

Koelsysteem:

Het koelen Systeemcapaciteit: l (de V.S. gal) 47.0 (12.4) 47.0 (12.4)

Het Type van waterpomp: Centrifugaal

Hitte aan Water & Smeermiddelolie die wordt verworpen: kW (Btu/min)

- Reserve: 134.9 (7672) 153.2 (8712)

- Hittestraling aan Zaal: kW (Btu/min)

- Reserve: 39.0 (2218) 45.3 (2576)

- De Lading van de radiatorventilator: kW (PK) 9.0 (12.1) 17.0 (22.8)

Koeldiesysteem wordt ontworpen om in omringende voorwaarden tot 50°C (122°F) te werken.

Contacteer uw lokale handelaar van FG Wilson voor machtsclassifiCAT-parts-partsies bij specifieke plaatsvoorwaarden.

Prestaties:

Motorsnelheid: T/min 1500 1800

Brutomotormacht: kW (PK)

- Reserve: 353.0 (473.0) 393.0 (527.0)

- Eerste: 313.0 (420.0) 365.0 (489.0)

BMEP: kPa (psi)

- Reserve: 1935.0 (280.7) 1795.0 (260.4)

- Eerste: 1716.0 (248.9) 1667.0 (241.8)

Regeneratieve Macht: kW 27.0 39.0

Smeringssysteem:

Het Type van oliefilter: Eco, Volledige Stroom

Totale Oliecapaciteit l (de V.S. gal): 68.0 (18.0)

Oliecarter l (de V.S. gal): 60.0 (15.9)

Olietype: API CG4 15W-40

Het koelen Methode: Water

Brandstofsysteem

Het Type van brandstoffilter: Geadviseerd Eco Vervangbaar Element

Brandstof: Klassena2 Diesel

Brandstofverbruik: l/hr (de V.S. gal/hr)

110% 100% 75% 50%

De Ladingslading van de ladingslading

P400E1

50 Herz 85.1 (22.5) 64.0 (16.9) 44.5 (11.8)

60 Herz 91.3 (24.1) 70.9 (18.7) 50.1 (13.2)

(gebaseerd op diesel met een soortelijk gewicht van 0.85 en het in overeenstemming zijn met BS2869, Klasse A2)

Uitlaatsysteem

Knalpottype: Niveau 1

Knalpotmodel & Qty: SD150 (1) Drukdaling overdwars

Knalpotsysteem: kPa (in Hg) 0.01 (0.003) 0.06 (0.018)

De Vermindering van het knalpotlawaai

Niveau: dB 19 17

Max. Toelaatbare Rug

Druk: kPa (in. Hg) 7.0 (2.1) 7.0 (2.1)

Uitlaatgasstroom:

m ³ /min (cfm) - Reserve: 66.6 (2352) 95.7 (3380)

- Eerste: - -

Uitlaatgastemperatuur: °C (°F)

m ³ /min (cfm) - Reserve: 494 (921) 389 (731)

P400E1

De Gegevens van alternatorprestaties

Getoonde Reactances is van toepassing op eerste classifiCAT-parts-partsies

• Gebaseerd op 30% voltageonderdompeling. Het betere motor beginnende vermogen is beschikbaar met facultatieve Permanente Magneetgenerator of AREP-opwinding.

** Met facultatieve Permanente Magneetgenerator of AREP-opwinding.

Alternator Technische Gegevens

P400E1

Technische Gegevens

3 faseclassifiCAT-parts-partsies en Prestaties bij 50 Herz, 1500 t/min

3 faseclassifiCAT-parts-partsies en Prestaties bij 60 Herz, 1800 t/min

Definities

ReserveclassifiCAT-parts-partsie

Deze classifiCAT-parts-partsies zijn toepasselijk voor het leveren van ononderbroken elektromacht (bij veranderlijke lading) in het geval van een nutsstroomuitval. Geen overbelasting wordt toegelaten op deze classifiCAT-parts-partsies. De alternator op dit model is geschatte piek ononderbroken (zoals bepaald in ISO 8528-3).

Eerste ClassifiCAT-parts-partsie

Deze classifiCAT-parts-partsies zijn toepasselijk voor het leveren van ononderbroken elektromacht (bij veranderlijke lading) in plaats van commercieel gekochte macht. Er is geen beperking aan de jaarlijkse uren van verrichting en dit model kan 10% overbelastingsmacht 1 uur in 12 uren leveren.

Standaardverwijzingsvoorwaarden

Nota: Standaardtemperaturen van de de Luchtinham van verwijzingsvoorwaarden 27°C (80°F), 152.4m (500ft) A.S.L. 60% relatieve vochtigheid. Brandstofverbruikgegevens bij volledige lading met diesel met soortelijk gewicht van 0.85 en het in overeenstemming zijn met BS2869: 1998, Klasse A2.

Gewichten en Afmetingen

Gewichten: van kg (pond) de Dimensies: mm (binnen)

Algemene Gegevens

Documenten

Een volledige reeks verrichting en onderhoudshandboeken, kring bedradingsdiagrammen, en het opdragen/fout het vinden gebruiksaanwijzingen.

Het produceren van Vastgestelde Normen

Het materiaal voldoet aan de volgende normen: BS5000, ISO 8528, ISO 3046, CEI 60034, VDE 0530, NEMA MG-1.22.

Garantie

Al materiaal draagt de garantie van de volledige fabrikant.
