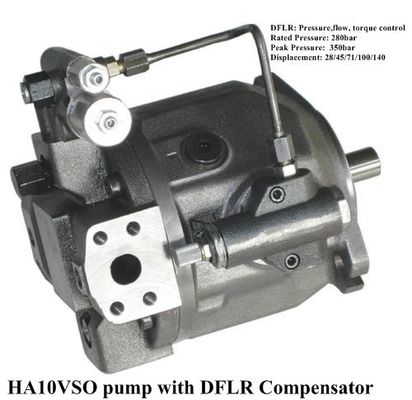

Veranderlijke Hydraulische Aszuigerpomp Met geringe geluidssterkte voor Schipsysteem/Graafwerktuig A10VSO18
Snelle details
De veranderlijke Hydraulische Pompen van de Verplaatsings Aszuiger
Druk en Debietcontrole
de verplaatsing is 18cc/28cc
Omwenteling met de wijzers van de klok mee
Volume met geringe geluidssterkte, Klein
De aszuigerpomp, verplaatsing is 18cc/28cc/45cc/71cc/100cc/140cc.
Druk en Debietcontrole
Omwenteling met de wijzers van de klok mee
Perbunanverbindingen
Splined schacht
Van het gatenunc van SAE 2 de duimdraad
Kan de door-aandrijvings Achterdekking, een andere pomp verbinden
Parameter
|
Werkende drukwaaier
|
Druk bij haven B
|
|
~ inham
|
Nominale druk PN-280bar
|
| |
Piekdruk PMAX-350bar
|
|
Absolute druk bij haven S
|
De druk van het ontruimingswerk (10% cyclus)-315bar
|
|
P abs min-0.8bar
|
Toepassingen met intermitterende werkende druk tot
|
|
P maximum abs-30bar
|
215 bar bij 10% plicht wordt toegelaten.
|
| |
|
De druk van het gevalafvoerkanaal
Maximum toelaatbare druk van lekkagevloeistof (bij haven L, L1): Maximum0.5 versperren hoger dan
De inhamdruk bij haven S, maar neen hoger dan 2 verspert absolute druk.
Specificaties:
Maximum toelaatbare druk van lekkagevloeistof (bij haven L, L1): Maximum0.5 versperren hoger dan
De inhamdruk bij haven S, maar neen hoger dan 2 verspert absolute druk.
|
Specificaties:
|
|
|
|
16/18
|
28
|
45
|
71
|
100
|
140
|
|
Verplaatsing
|
|
Vgmaximum
|
cm3
|
18
|
28
|
45
|
71
|
100
|
140
|
|
Maximum snelheid
|
|
maximum n
|
t/min
|
3300
|
3000
|
2600
|
2200
|
2000
|
1800
|
|
Max. stroom
|
inmaximum n
|
qv
|
L/min.
|
59.4
|
84
|
117
|
156
|
200
|
252
|
|
in 1500 r/min
|
27
|
42
|
68
|
107
|
150
|
210
|
|
Max. macht (Δp=280bar)
|
inmaximum n
|
Maximum P
|
KW
|
27.7
|
39
|
55
|
73
|
93
|
118
|
|
in 1500 r/min
|
12.6
|
20
|
32
|
50
|
70
|
98
|
|
Max. torsie (Δp=280bar)
|
inmaximum Vg
|
Tmax
|
NM
|
80.1
|
125
|
200
|
316
|
445
|
623
|
|
Gewicht
|
|
m
|
Kg
|
12
|
15
|
21
|
33
|
45
|
60
|
Toepassingen:
Hydraulisch systeem. Schip Hydraulisch systeem.
Hydraulisch Systeem, Techniekmachine, Concrete pompvrachtwagen, Boten hydraulisch systeem. Graafwerktuig, Lader
Beschrijving:
|
Het opdracht geven van tot Code
|
Detail
|
|
HA10V
|
Model Veranderlijke pomp, Swashplate-ontwerp
|
Geschatte druk 280bar
|
Piekdruk 350bar
|
|
|
O
|
Wijze van verrichting Pomp, Kring
|
|
|
|
|
28
|
Verplaatsing 18. 28. 45. 71. 100. 140 (ml/r)
|
|
|
|
|
DR.
|
Twee punt, directe controle, DRG- Verre drukcontrole
|
Drukcontrole, Druk en debietcontrole
|
DFR1 druk en debietcontrole, Opening in gesloten x-Kanaal
|
Druk. stroom en torsiecontrole
|
|
/
|
|
|
|
|
|
31
|
Reeks: 31 reeks
|
|
|
|
|
R
|
Richting van omwenteling R- Met de wijzers van de klok mee
|
L- Tegen de wijzers van de klok in
|
|
|
|
-
|
|
|
|
|
|
P
|
P-- Perbunan
|
Verbindingen V-- Viton
|
|
|
|
S
|
Typ de schacht: P- Metrische parallel met sleutel
|
S-- Splined SAE
|
K-- SAE-parallel met sleutel
|
U-- Splined SAE, verminderde dia.
|
|
C
|
Het opzetten van flens: C- Het gat van SAE 2
|
D- Het gat van SAE 4
|
A- Het gat van ISO 2
|
B het gat van ISO 4
|
|
62
|
Havenvorm: 11-rug SAE, Haven voor SAE-flageachtergedeelte, het bevestigen metrische draad
|
de dienstlijnen 12-Beide kanten SAE, SAE-flage op overkant, het bevestigen draad UNC
|
61- SAE, UNC-Schroefdraad, SAE-flageachtergedeelte, het bevestigen draad UNC
|
62-Beide kanten SAE, UNC-Schroefdraad, SAE-flage op overkant, het bevestigen draad UNC
|
|
NOO
|
Door-vorm: N00- nergens schacht
|
zonder door aandrijving
|
K **- Door
|
met door aandrijving
|
Voordeel:
Goede kwaliteit, Concurrerende prijs en snelle levering.
Volume met geringe geluidssterkte, Klein
Redelijke prijs, Beste kwaliteit en de Dienst, Snelle levertijd.
