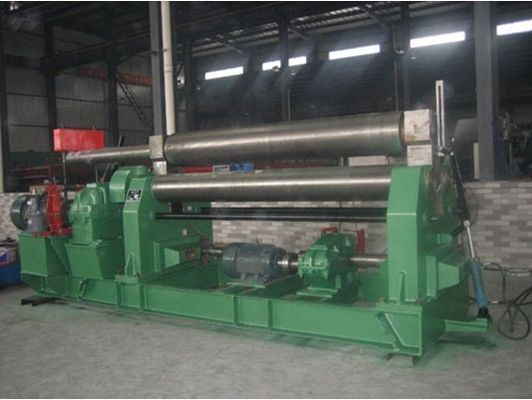

3 de Rolmachine van de rol Hydraulische Plaat/Universele Plaat die Machine rollen
Hoofdkenmerken
W11SNC universele plaat die van de reeks is de hogere rol machine rollen een nieuw type van hydraulische drie-rol die machine rollen, die de buitenlandse geavanceerde technologie, combineert met de daadwerkelijke binnenlandse producerende praktijk goedkeurt. Het vergt lage investering, ook vereist geen hulpmateriaal.
Dit materiaal wordt wijd gebruikt in petrochemische stof, boiler, scheepsbouw, metaalstructuur en machines verwerkende industrie.
1, Deze typemachine keurt Numerieke Controle hogere rol goed. De hogere rol kan zich verticaal en horizontaal bewegen. De efficiënte opbrengst is zeer hoog. De twee lagere rollen waren fixxed, zodat kan de staalplaat niet als de hogere rol worden bewogen, die binnen tot voer de plaat maakt en gemakkelijk werkt. Al deze verzekeren de veiligheid.
2, pre-Buigend de eindennauwkeurigheid: Mogelijk plaats de lengte van een rechte rand, bij een bepaalde druk, vrij de hoger broodjespers, implementatie van high-precision eind pre-buigt.
3, pre-Buigt worden voltooid door hogere rol horizontale beweging, die de hogere rol en lagere symmetrisch te plaatsen maakt. De hogere rolvorm is trommel. Cilinder rollen is vollediger door de twee lagere rollen die door reductormotor in werking worden gesteld.
4, Gebogen vorm hebben meer type: O-vormige, U-vormige, meertrappige r-Vormig enz.
5, het materiaal gebruikend geïntegreerde chassis, zonder voetspiraal. Het is geschikt dat verandering de werkplaats
6, volgens uw behoeften, u kunnen de volgende controlemethodes kiezen:
TNC (Hoogste rolnc controle): verscheidenheid, kleine productie;
T & BNC (Hoogste en lagere rollennc controle): kleine species, een grote productie
Type |
Maximum Plaatdikte mm |
Maximum Plaatbreedte mm |
Min rollende Diameter mm |
Op de Ton van de roldruk |
Motormacht kW |
||
Aandrijving |
Pomp |
Beweging |
|||||
W11SNC-- 16X2000 |
16 |
2000 |
750 |
100 |
18 |
5.5 |
3 |
W11SNC-- 16X2500 |
16 |
2500 |
850 |
130 |
20 |
7.5 |
4 |
W11SNC-- 16X3000 |
16 |
3000 |
950 |
190 |
22 |
7.5 |
4 |
W11SNC-- 20X2000 |
20 |
2000 |
850 |
130 |
22 |
7.5 |
4 |
W11SNC-- 20X2500 |
20 |
2500 |
950 |
190 |
25 |
7.5 |
4 |
W11SNC-- 20X3000 |
20 |
3000 |
1100 |
240 |
25 |
11 |
4 |
W11SNC-- 25X2000 |
25 |
2000 |
950 |
190 |
25 |
11 |
5.5 |
W11SNC-- 25X2500 |
25 |
2500 |
1100 |
270 |
30 |
11 |
5.5 |
W11SNC-- 25X3500 |
25 |
3500 |
1400 |
320 |
30 |
15 |
5.5 |
W11SNC-- 25X4000 |
25 |
4000 |
1600 |
450 |
37 |
15 |
7.5 |
W11SNC-- 32X2000 |
32 |
2000 |
1200 |
270 |
37 |
18 |
7.5 |
W11SNC-- 32X2500 |
32 |
2500 |
1400 |
320 |
37 |
18 |
7.5 |
W11SNC-- 32X3500 |
32 |
3500 |
1600 |
450 |
45 |
18 |
11 |
W11SNC-- 32X4000 |
32 |
4000 |
2000 |
540 |
45 |
22 |
11 |
W11SNC-- 40X4000 |
40 |
4000 |
2200 |
610 |
55 |
22 |
11 |
W11SNC-- 40X5000 |
40 |
5000 |
2400 |
700 |
75 |
30 |
15 |
W11SNC-- 40X6000 |
40 |
6000 |
2600 |
850 |
75 |
30 |
15 |
W11SNC-- 50X4000 |
50 |
4000 |
2400 |
700 |
75 |
30 |
15 |
W11SNC-- 50X5000 |
50 |
5000 |
2600 |
790 |
90 |
37 |
15 |
W11SNC-- 50X6000 |
50 |
6000 |
2800 |
850 |
90 |
37 |
18.5 |
W11SNC-- 60X4000 |
60 |
4000 |
2600 |
790 |
90 |
37 |
15 |
W11SNC-- 60X5000 |
60 |
5000 |
2800 |
850 |
90 |
37 |
18.5 |
W11SNC-- 60X6000 |
60 |
6000 |
3000 |
930 |
110 |
45 |
22 |
W11SNC-- 70X4000 |
70 |
4000 |
3000 |
1150 |
110 |
45 |
22 |
W11SNC-- 70X5000 |
70 |
5000 |
3200 |
1350 |
110 |
45 |
22 |
W11SNC-- 80X4000 |
80 |
4000 |
3400 |
1350 |
132 |
55 |
302 |
W11SNC-- 100X4000 |
100 |
4000 |
3600 |
1600 |
132 |
55 |
30 |
Hoofdstructuur
De belangrijkste delen bestaan uit hoger rolapparaat, Hoger rol horizontaal bewegend apparaat, Lager rolapparaat, Ondersteunend rolapparaat, Hoofdaandrijvingsapparaat, Ten val gebracht apparaat, Hydraulisch systeem.
1, Hoger rolapparaat: hoofdoliecilinder, hogere rol, dragende tribune en het dragen
Twee belangrijke oliecilinders kunnen de hogere rol op en neer drukken. De hoogste positie van de hogere rol kan door de beperkte schakelaar worden getest.
De druk voor de rollende plaat wordt verstrekt door workinng van niet-staafkamer. De belangrijkste zuigerstang van de oliecilinder wordt aangesloten aan de hogere tribune van het rollager.
De oliecilinder en de zuigerstang worden gemaakt van HRC45 gesmeed staal. De binnenoppervlakte van cilinder is opgepoetst en is de zuigerstang geplateerd met de zegelring van Cr.The Yx wordt ingevoerd uit Japan.
De hardheidsverwerking van de hogere rol is verdeeld in twee stappen: Fiestly thermische raffinage, HB260-300; dan de verwerking van de oppervlaktecarburatie, HRC45-50.The-veiligheidsfactor: 3
2, Hoger rol horizontaal bewegend apparaat:
De hogere ontworpen rol is trommelvormig. Het vermogen van het horizontale bewegende apparaat wordt verstrekt door de motor. Door de transmissie van wormwiel, worm, kogellagerschroef, en de noot van de staaldraad, wordt de horizontale beweging voltooid, en het unsymmetrical rollen wordt gerealiseerd. De bewegingspositie wordt getoond door digitale displayer. Digitale displayer wijst op de bewegingspositie.
3, Lager rolapparaat:
Het lage rolapparaat omvat: 2 lagere rollen, de lagere tribune van het rollager, de lage toestellen van de rolinput en het lagere rol het glijden dragen enz.
De hardheidsverwerking van de lagere rol is verdeeld in twee stappen: Fiestly thermische raffinage, HB260-300; dan verwerking van de oppervlaktecarburatie, hrc45-50.
De lagere rol is drived door hoofd drijfoutputtoestellen, de lagere toestellen van de rolinput, en open drijf lagere roltorsie.
4, Ondersteunend rolapparaat:
De apparaten om rollen te steunen bestaan uit steunrol, dragende tribune en wiggen enz.
De ondersteunende rol kan op en neer worden aangepast. Boven en beneden aanpassing is volgens de specificatie van te rollen materiaal. De hardheidsverwerking van de ondersteunende rol is fiestly thermische raffinage, is de ondersteunende rol van HB190-220.The totale vier stukken. De ondersteunende rol kan op en neer aanpassen. Als u het hiaat van de cilinderrol bij groot vindt, moet de rol toenemen.
5, Hoofdaandrijvingsapparaat
Het hoofdaandrijvingsapparaat bestaat uit motor, verhard reductiemiddel, Hydraulische rem enz. De motor kan worden geroteerd met de wijzers van de klok mee en tegen met de wijzers van de klok mee om de macht voor plaat het rollen te verstrekken
6, Ten val gebracht apparaat
Het ten val gebrachte apparaat wordt in werking gesteld door een hydraulische cilinder. De ten val gebrachte hogere de tribunelooppas van het rollager volgens verbindingsstaaf, maakt de lagertribune omkeren of sluiten. De cilinder kan zijn verwijdert.
7, Hydraulisch systeem
Het hydrauliccsysteem bestaat uit de pomp van de toestelolie, groepsklep en pijpleiding, enz.
De drukkleppen zijn van de reeks modulaire kleppen van Taiwan. De pijpleiding legt eenvoudig, en handhaaft convenientli. Sustem bestaat weih druk het aanpassen kring, die kring en snelheidskring synchroniseren. De druk het aanpassen kring kan zdjust systeem werkdruk door de belangrijkste overstromingsklep. Door adjustmennt van shuntklep aan de synchroniserende kring, worden de het ruwe afleidingsactie en synchroniseren van de hogere rol gerealiseerd. Upwards wordt en naar beneden snelheid aangepast door gaspedaal.
Hoofdfuncties
De hogere rol up/down, brengt apparaat ten val neer, fixxed apparaat neer, omhoog rol voorwaarts/achter, onderaan voorwaartse rol/omgekeerde
Wanneer wij de cilinder willen bewegen uit, zullen wij de omhooggaande rol in de hoogste plaats, opheffen en zullen neer het omverwerpingsapparaat aan horizontaal dan laten. U kunt de cilinder uit bewegen.
Opbrengs Cilindrisch vat:
Het voeden--Het buigen van het eindgedeelte--Symmetrische buigen-lossing
Het buigen van het eindgedeelte
Het symmetrische buigen
