Toepassing: | Concrete pompvrachtwagen | Richting van omwenteling: | Met de wijzers van de klok mee |
---|---|---|---|
Functie: | laag geluidsniveau | Opzettende flens: | Het gat van SAE 2 |
Power: | Hydraulische | Druk: | High Pressure |
Verbindingen: | Perbunan, Viton | Structuur: | Zuigerpomp |
Typ de schacht: | Splined SAE, SAE-parallel met sleutel | Gebruik: | olie |
Hoog licht: | hydraulische pomp systeem,veranderlijke verplaatsings hydraulische pomp |

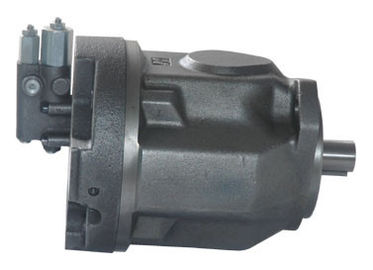

SAE vergelijken met zeer belangrijke olie Veranderlijke Verplaatsing Hydraulische Zuigerpomp voor Concrete pompvrachtwagen
Hydraulische de Zuigerpomp van de hoge druk Veranderlijke Verplaatsing voor Schip Hydraulisch Systeem
Snelle details
Hydraulische Zuigerpompen
Volume met geringe geluidssterkte, Klein
Aszuigerpomp
de verplaatsing is 18cc/28cc/45cc
Omwenteling met de wijzers van de klok mee
Pompen van de het Hydraulische Systeem de Hydraulische Zuiger van het hoge drukschip
Voordeel:
Goede kwaliteit, Concurrerende prijs en snelle levering.
Met geringe geluidssterkte, SmallVolume
De aszuigerpomp, verplaatsing is 18cc/28cc/45cc/71cc/100cc/140cc.
Druk en Debietcontrole
Omwenteling met de wijzers van de klok mee
Perbunanverbindingen
Splined schacht
Van het gatenunc van SAE 2 de duimdraad
Kan de door-aandrijvings Achterdekking, een andere pomp verbinden
Specificaties:
Maximum toelaatbare druk van lekkagevloeistof (bij haven L, L1): Maximum0.5 versperren hoger dan
De inhamdruk bij haven S, maar neen hoger dan 2 verspert absolute druk.
Specificaties: |
|
|
|
16/18 |
28 |
45 |
71 |
100 |
140 |
Verplaatsing |
|
Vgmaximum |
cm3 |
18 |
28 |
45 |
71 |
100 |
140 |
Maximum snelheid |
|
maximum n |
t/min |
3300 |
3000 |
2600 |
2200 |
2000 |
1800 |
Max. stroom |
inmaximum n |
qv |
L/min. |
59.4 |
84 |
117 |
156 |
200 |
252 |
in 1500 r/min |
27 |
42 |
68 |
107 |
150 |
210 |
|||
Max. macht (Δp=280bar)
|
inmaximum n |
Maximum P |
KW |
27.7 |
39 |
55 |
73 |
93 |
118 |
in 1500 r/min |
12.6 |
20 |
32 |
50 |
70 |
98 |
|||
Max. torsie (Δp=280bar)
|
inmaximum Vg |
Tmax |
NM |
80.1 |
125 |
200 |
316 |
445 |
623 |
Gewicht |
|
m |
Kg |
12 |
15 |
21 |
33 |
45 |
60 |
Toepassingen:
Hydraulisch systeem. Schip Hydraulisch systeem.
Beschrijving:
Het opdracht geven van tot Code | Detail | |||
HA10V | Model Veranderlijke pomp, Swashplate-ontwerp | Geschatte druk 280bar | Piekdruk 350bar | |
O | Wijze van verrichting Pomp, Kring | |||
28 | Verplaatsing 18. 28. 45. 71. 100. 140 (ml/r) | |||
DR. | Twee punt, directe controle, DRG- Verre drukcontrole | Drukcontrole, Druk en debietcontrole | DFR1 druk en debietcontrole, Opening in gesloten x-Kanaal | Druk. stroom en torsiecontrole |
/ | ||||
31 | Reeks: 31 reeks | |||
R | Richting van omwenteling R- Met de wijzers van de klok mee | L- Tegen de wijzers van de klok in | ||
- | ||||
P | P-- Perbunan | Verbindingen V-- Viton | ||
S | Typ de schacht: P- Metrische parallel met sleutel | S-- Splined SAE | K-- SAE-parallel met sleutel | U-- Splined SAE, verminderde dia. |
C | Het opzetten van flens: C- Het gat van SAE 2 | D- Het gat van SAE 4 | A- Het gat van ISO 2 | B het gat van ISO 4 |
62 | Havenvorm: 11-rug SAE, Haven voor SAE-flageachtergedeelte, het bevestigen metrische draad | de dienstlijnen 12-Beide kanten SAE, SAE-flage op overkant, het bevestigen draad UNC | 61- SAE, UNC-Schroefdraad, SAE-flageachtergedeelte, het bevestigen draad UNC | 62-Beide kanten SAE, UNC-Schroefdraad, SAE-flage op overkant, het bevestigen draad UNC |
NOO | Door-vorm: N00- nergens schacht | zonder door aandrijving | K **- Door |
met door aandrijving |
Parameter
Werkende drukwaaier |
Druk bij haven B |
~ inham |
Nominale druk PN-280bar |
|
Piekdruk PMAX-350bar |
Absolute druk bij haven S |
De druk van het ontruimingswerk (10% cyclus)-315bar |
P abs min-0.8bar |
Toepassingen met intermitterende werkende druk tot |
P maximum abs-30bar |
215 bar bij 10% plicht wordt toegelaten. |
De druk van het gevalafvoerkanaal
Maximum toelaatbare druk van lekkagevloeistof (bij haven L, L1): Maximum0.5 versperren hoger dan
De inhamdruk bij haven S, maar neen hoger dan 2 verspert absolute druk.
