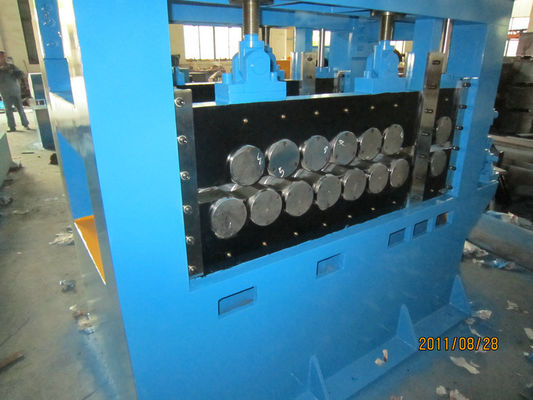

440Kw vooraf geverfte de Snijmachinemachine van de Staalrol, Hydraulische Decoiler-Machine 4mm - 12mm

440Kw vooraf geverfte de Snijmachinemachine van de Staalrol, Hydraulische Decoiler-Machine 4mm - 12mm

4mm ~ die 12mm×2000mm machine scheuren

Beschrijving:

Basisspecificatie van de staalrol

De rang van de staalrol: gemeenschappelijk koolstofstaal, gegalvaniseerd staal of vooraf geverft staal

Roldikte: 4--12mm

roldiameter: maximum ф2000mm

Rolbreedte: 600mm-2000mm

Rol binnendiameter: φ508, φ610, φ760

Rolgewicht: maximum 35T

Stroomgrafiek:

Hydraulische rolauto-het dubbel verminderde decoiler-hoofdschop en paren van broodjes het voeden-het hoofd sheaing-afwijking het rectificeren-scheuren-kant wase recoiler-brug-pre-seperator en het spannen van machine-recoiler-leegmakende rol auto-hydraulische controle-elektrocontrole

1 hydraulische rolauto:

1:1vorm van rolauto: vierwielige gang

1.2 structuur van rolauto: de staalstructuur en het is V-vorm op bovenkant.

1.3 macht van ononderbroken gang: 4kw cirkelvormige toestelafremmer

1.4 macht van het opheffen en het verminderen: hydraulische gedreven cyliner

1.5 specificatie: ф220mmx700mm

1.6max reis van het opheffen en het verminderen: 700mm

1.7Dia van het wiel: 200mm

1.8Walking snelheid: 8.4m/min

1.9Max ladingscapaciteit: 35000KG

2.Decoiler machine

2.1 manier van decoil: dubbele hoofdrichtings hydraulische binnenuitbreiding

2.2 de vorm van uitbreiding en kromp: hydraulische gedreven oliecilinder

2.3form van het aanhalen: dubbel richtingsroerend goed

2.4power van beweging: hydraulische oliecilinder (de specificatie ф125mmx900mm van de oliecilinder)

2.5specification van platform: Φ508mm.Φ610mm.Φ760mm

2.6coil maximum buitendia: 2000mm

2.7coil breedte: 600mm--2000mm

2.8Max ladingscapaciteit: 35000kg

3: leidend hoofd en schophoofd

3.1Form van hoofd leidende structuur: staal gelaste structuur, oliecilinder voor het lifting&lowering

3.2hydraulic de specificatie van de oliecilinder voor het leiden: ф125x600mm, 2pcs

3.3Pulling-broodjes: ф300mmx500mm, Cr40

3.4pulling macht: 5.5kw cirkelvormige toestelafremmer

3.5specification voor schophoofd: de staalplaat weled structuur

3.6 macht van het opheffen en het verminderen: hydraulische cyliner: ф140mmx400mm:

3.7power van het expanding&contracting: hydraulische cyliner: ф63mmx400mm

4 paar broodjes die &5 broodjes het nivelleren voeden

4.1 rol het voeden broodjesspecificatie: ф210mmx2000mm

4.2 materiaal van snuifjebroodjes: onderaan processment van de broodjes40cr hitte, HR55--56

4.3 cilinder van het lifting&lowering voor rol die voeden: ф125mmx100mm, 2pcs

4.4 macht van het lifting&lowering: 2.2kw cirkelvormige toestelafremmer

4.5 macht van rol voedende en nivellerende broodjes: : 37kw cirkelvormige toestelafremmer

4.6 linar snelheid: 12m/min

5.hydraulic scherende machine 1set

5.1 specificatie: 12mmx2200mm

de specificatie van 5.2oil cyliner: ф200x250

6.deviation het rectificeren

6.1Vertical-broodjesspecificatie: ф200mmx150mm

6.2 paar van broodjesmateriaal: 40Cr hitteprocessment 55--56

6.3Range van het rectificeren van afwijking: 5002000mm

7.slitting machine

7.1. het ronde schijf scheuren

7.2 specificatie van het scheuren van schacht: ф300mmx2000mm

7.3 materiaal van schacht: 40Cr verhard chroom

7.4 rond schijfblad: D500Xd300XT25mm

7.5 materiaal van bladen: 6CrW2Si, HRC56--57 graden

7.6AC motorcontrole

7.7 het scheuren van het transmissioning: AC 160kw cirkelvormige toestelafremmer met gezamenlijke gedreven koppeling

7.8 het scheuren van snelheid: regelbare 030m/min

7.9 het scheuren van breedtenauwkeurigheid: +/-0.03mm

7.10 het scheuren van stukspecificatie: 5--7mm 10pcs, 8--10 6pcs, 11--12mm 4pcs

zijschroot 8 recoiler

8.1 dubbele richting recoiler

8.2 specificatie van terugdeinzende plaat: ф900mmx500mm

8.3 macht van recoiler: L160 motor die aan elke kant terugdeinzen,

9 damping& pre-seperator

9.1 dia van de pre-seperatorschacht: ф210mmx2000mm

9.2 nivellerend broodjesmateriaal: 40Cr

9.3 macht van het drukken: hydraulische cylinderф80mmx1500mm

de specificatie van 9.4oil cyliner: ф80mmx750mm

recoiler 10

10.1 de specificatie van de oliecilinder: ф200x100mm

10.2 maximum het terugdeinzen specificatie: ф760mmx2000mm

10.3power van het terugdeinzen: 200KW AC motor

10.4recoiling snelheid: regelbare 030m/min

11: terugdeinzend controlemechanisme; Euroasiacontrolemechanisme 590model

12: het terugdeinzen capaciteit: 35T

11 rol het leegmaken rolauto &auto-stapelend systeem

11:1vorm van rolauto: vierwielige gang

11.2 structuur van rolauto: de staalstructuur en het is V-vorm op bovenkant.

11.3 macht van ononderbroken gang: 4kw cirkelvormige toestelafremmer

11.4 macht van het opheffen en het verminderen: hydraulische gedreven cyliner

11.5 specificatie: ф200mmx700mm

11.6 maximum reis van het opheffen en het verminderen: 700mm

11.7 Dia van het wiel: 200mm

11.8 het lopen snelheid: 8.5m/min

11.9 maximum ladingscapaciteit: 35000KG

hydraulische controle 12

12.1 macht: 11kw-4

12.2 druk: 16Mpa

12.3 hydraulische olie N46, hydraulische post, controleklep en pijpen 1 reeks

12.4 het volume van de olietank: 450L

elektrocontrole 13

13.1 elektrocontrole 1 reeks

13.2 elektroverrichtingskabinet 1set

13.3 PLC controle

14.4 totale macht: 440KW
