Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Toepassing: | Snelwegvangrail, Vangrailstraal | Control System: | CNC |
---|---|---|---|
Hoofdmacht: | 5.5Kw | Materiaal: | gegalvaniseerde rol |
Product: | vangrail | Naam van het product: | rolvormen machine |
Hoog licht: | wals het vormen van materiaal koud,Hydraulische het Vormen zich Machine |

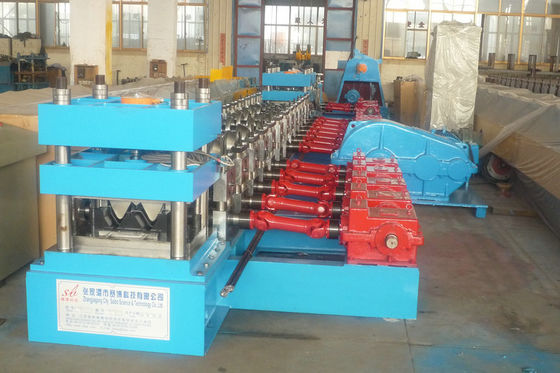

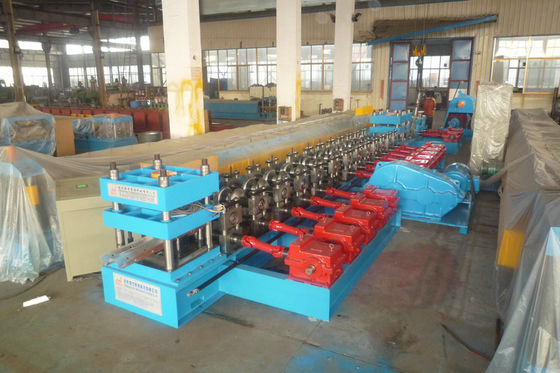

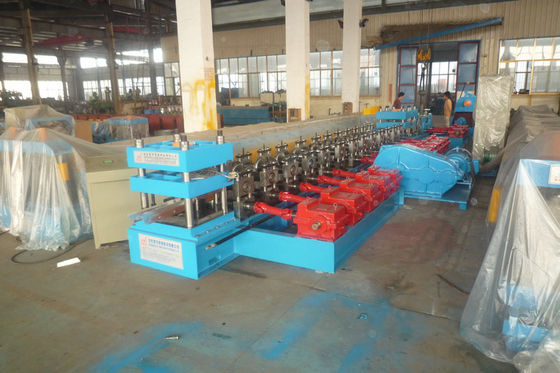

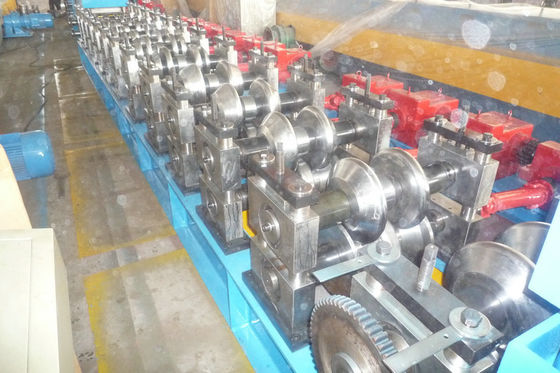

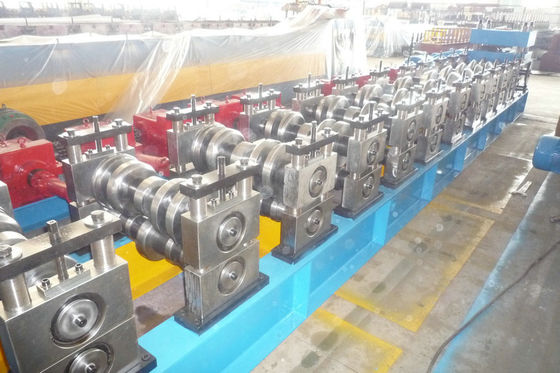

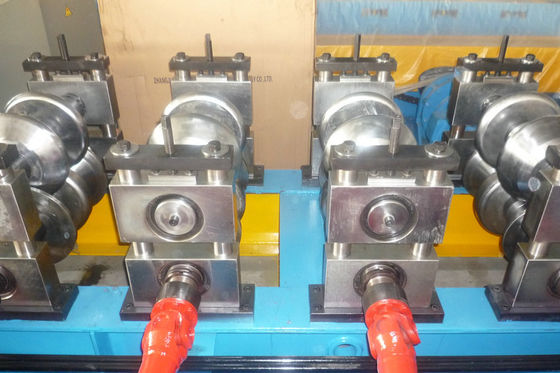

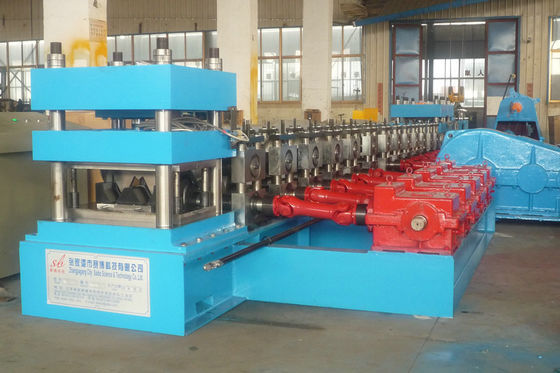

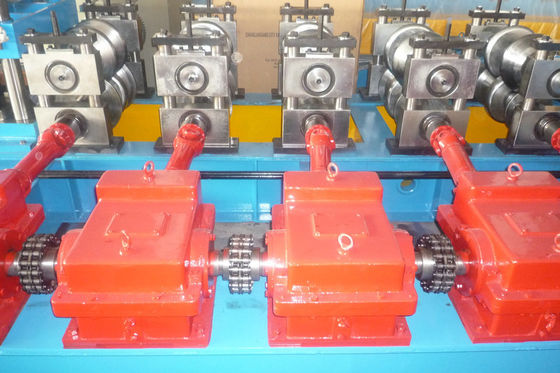

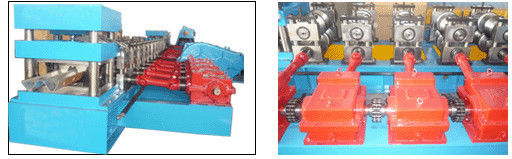

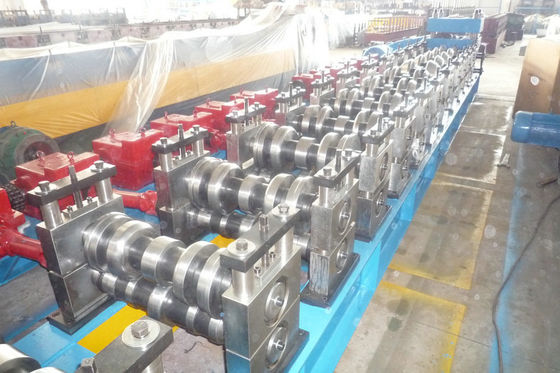

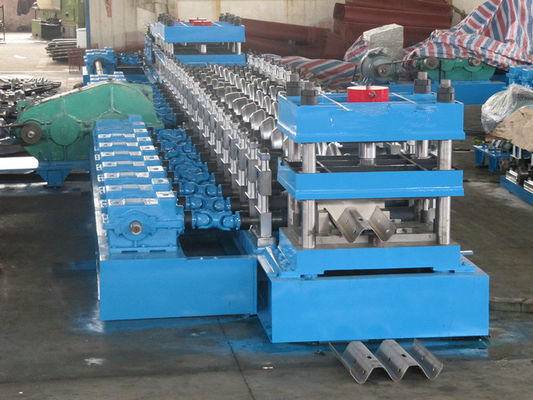

M194 Vangrail die Machinelijn vormen
Beschrijving:

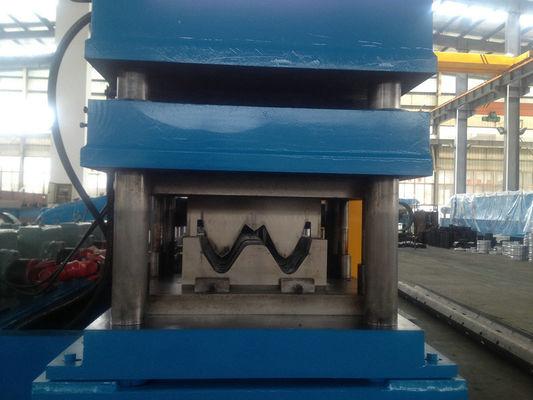

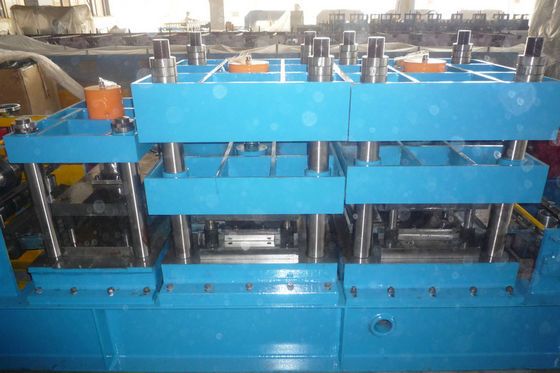

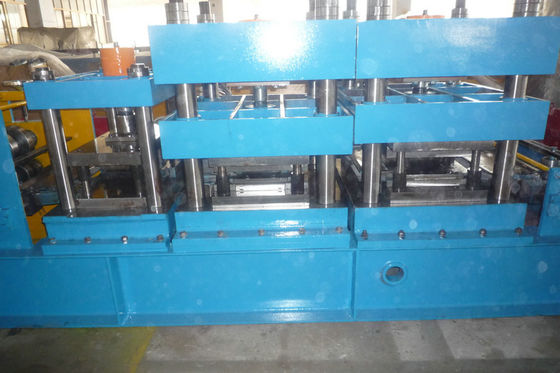

DRUK MACHINE
1) PERS (VOOR EIND WND)
RONDE HOEK SCHERPE VORM
DRUK CAPACITEIT .............................. 45 TON
GLIJD REIS ............................... 90MM
REISgraden ............................. 45TIMES/MIN.
HOOGTE VAN NOULD GEVULDE .................. 220MM
TWEE POSTafstand ........................... 340MM
VORM MATERIËLE .............................. CR12MOV.
VORM DIE MANIER MACHINAAL BEWERKEN ........................ DRAADknipsel
LIJSTspecificaties ........................ 700*460MM
MOTORmacht ................................. 5,5KW
TOTAAL GEWICHT ................................ 3.5TONS

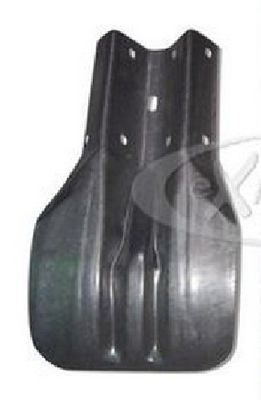

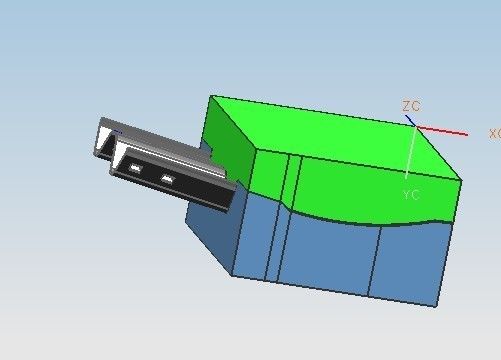

DE VORM VAN DE EINDvleugel
DRUK METHODE ................................ HYDRAULISCHE PERS
HYDRAULISCHE PERScapaciteit .................... 315TONS
DIAreis ............................... 90MM
REISgraden ............................. 20TIMES/MIN.
HOOGTE VAN NOULD GEVULDE .................. 500-900MM
DRUK .................................... 3150Kn
LIJSTspecificaties ........................ 1600*1100MM
MOTORmacht ................................. 22KW
VORM MATERIËLE .............................. CR12MOV.
VORM DIE MANIER ......................... CNC MACHINAAL BEWERKEN
TOTAAL GEWICHT ................................ 5.5TONS
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Toepassingen:

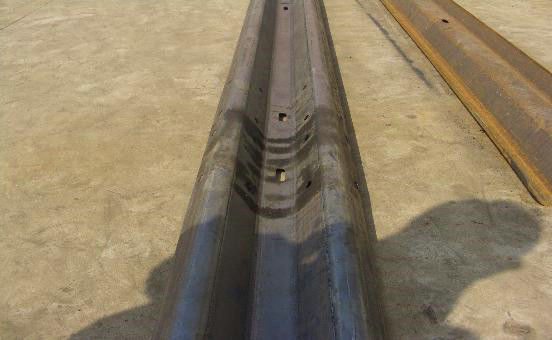

Snelwegvangrail
Barrièresporen
Vangrailstralen
Specificaties:
YL27-315 hydraulische persmachine
I. hoofdparameters.
Nr. |
Punt |
Specificatie |
Eenheid |
Nota's |
|
1 |
Nominale Kracht |
3150 |
KN |
|
|
2 |
Ramsslag |
800 |
Mm |
|
|
3 |
Max. Open Hoogte |
1250 |
Mm |
|
|
4 |
Nominale Kracht van Hydraulisch Kussen |
1250 |
KN |
|
|
5 |
Hydraulische Kussenslag |
300 |
Mm |
|
|
6 |
Ramssnelheid |
Nutteloze Slag |
Ongeveer 100 |
Mm/s |
|
Het drukken |
5-12 |
Mm/s |
|
||
Terugkeer |
60 |
Mm |
|
||
7 |
Hydraulische Kussensnelheid |
Op |
30 |
Mm/s |
|
Terugkeer |
100 |
Mm/s |
|
||
8 |
Lijst/Diagrootte |
L-R |
1260 |
Mm |
|
F-B |
1160 |
Mm |
|
||
9 |
Hydraulische Kussenafmeting |
L-R |
820 |
Mm |
|
F-B |
820 |
Mm |
|
||
10 |
Motormacht |
22 |
KW |
|
|
11
|
Overzichtsdimensie
|
LR |
3100 |
Mm
|
|
FB |
2100 |
Mm |
|
||
Hoogte boven vloer |
4800 |
Mm |
|
||
12 |
Machinegewicht |
18000 |
Kg |
|
II. werkomgeving
III. toepassingen
Het trekken, het buigen, het van een flens voorzien, persblanking processen voor metaalmaterialen. Rechtmakend, druk montage en pers vormt processen voor macht.
IV. eigenschappen.
V. basisconfiguratie.
Verzegelende ringen voor pijpen: Ingevoerd uit Taiwan.
VI. kwaliteitsnorm.
Normen die tijdens ontwerp en vervaardigingsproces worden uitgevoerd.
JB3818-1999 „Hydraulische machine technische vereisten“
GB/T5226.1-2002 „Algemene technische eis ten aanzien van de industrie mechanisch elektrisch toestel“
GB9166-88 Precisie van de „Vier kolom de hydraulische pers“
JB3915-85 „Veiligheids technische eis ten aanzien van hydraulische machine“
JB9967-1999 „metaal-Vormt het lawaai van de machinegrens, het hydraulische lawaai van de machinegrens“
ZBJ62025-89 „het Lassen technisch vereiste metaal-vormt machine“
VII. goedkeuringsnorm.
Volgens nationale standaardgb9166-88 Precisie van de „Vier kolom de hydraulische pers“.
VIII. Andere inleiding
Concurrentievoordeel:
Goede kwaliteit en redelijke prijs
