2.0 - 4.0mm de Silo die van het de Silostaal van de Staalkorrel Machine met PLC Systeem Betegeld Type vormen
Inleidingsod machine
- CTL-de productielijn keurt één reeks van V-opslagplatform bestaat goed uit twee secties die op beide kanten van sloot voor karretje geïnstalleerd zijn.
- De besnoeiing aan Lengteproductielijn keurt hydraulische dubbel-kegel decoiler aan moeilijke situatie goed en opent passief strookplaat.
- De lijn van productielijn is één diepe die kuil door de klant met afmeting van 3m×2.5m×3m (long×wide×high) wordt gemaakt voor het opslaan van materialen.
- De plaat na het zijn ruw genivelleerd gaat in de nauwkeurige nivellerende metende machine binnen. En er zijn negen rollen totaal voor het nauwkeurige nivellerende meten, verdeeld vier bij bovenkant en vijf bij downside.
- De transportbandsteun van CTL-productielijn wordt gemaakt door de vierkante gelaste pijpleden
Technische beschrijving van productielijn
|
Naam
|
Beschrijving
|
|
Grondstof en Toepasselijk Werkingsgebied
|
Materiaal
|
Het koude rollen normaal koolstofstaal, roestvrij staal, galvaniserende rol
|
|
Bezit
|
δs≤350MPa δb ≤600MPa
|
|
Plaatdikte
|
0.54mm
|
|
Plaatbreedte
|
2050mm (Max.)
|
|
Binnendiameter
|
Ф508mm
|
|
Uitwendige diameter
|
1800mm (Max.)
|
|
Rolgewicht
|
25000kg (Max.)
|
|
Hoofd technische parameters van productielijn
|
Machine lineaire snelheid
|
060m/min
|
|
Gespecificeerde lengte
|
500~4000mm
|
|
Scherpe hoeveelheid
|
15 PCs min (neem L=2000mm)
|
|
Lengteprecisie
|
±0.5 (L=1000mm)
|
|
Diagonale precisie
|
±0.5 (L=1000mm)
|
|
Niveauprecisie
|
±1mm/m2
|
|
Totale motormacht
|
ongeveer 80KW
|
|
Totale massa van eenheden
|
ongeveer 50t
|
|
Vloeroppervlak van eenheid
|
ongeveer 20m×8m×3m (L×W×H)
|
Configuratie van productielijn
|
Nr.
|
Naam
|
Eenheid
|
Qty
|
|
1
|
V opslagplatform
|
Reeks
|
1
|
|
2
|
Voedend karretje
|
Reeks
|
1
|
|
3
|
Hydraulische druk dubbel-kegel decoiler
|
Reeks
|
1
|
|
4
|
Het hoofd leiden, schop het hoofd, hoofd rechtmaken
|
Reeks
|
1
|
|
5
|
17-rol ruwe nivellerende machine met dubbel-rolaandrijving
|
Reeks
|
1
|
|
6
|
Lijntoebehoren
|
Reeks
|
1
|
|
7
|
Groeperingsmachine
|
Reeks
|
1
|
|
8
|
9-rol die machine voor het nauwkeurige nivelleren meten
|
Reeks
|
1
|
|
9
|
Hydraulische transversale besnoeiingsmachine
|
Reeks
|
1
|
|
10
|
Transportband
|
Reeks
|
1
|
|
11
|
De ontlader van de samengeperste luchtsteun
|
Reeks
|
1
|
|
12
|
Hydraulisch opstapelend platform
|
Reeks
|
1
|
|
13
|
Leegmakend karretje
|
Reeks
|
2
|
|
14
|
Hydraulisch systeem
|
Reeks
|
1
|
|
15
|
Pneumatisch systeem
|
Reeks
|
1
|
|
16
|
Elektrisch controlesysteem
|
Reeks
|
1
|
Hydraulisch systeem
1.General: Het hydraulische systeem van deze assemblage bestaat uit hydraulische post en de overeenkomstige componenten zoals pompen, kleppen en pijpleidingen. De hydraulische post verstrekt de hydraulische bevoegdheden voor het feeing karretje, decoiler en rubriekfaciliteiten. Om de betrouwbare verrichting van het hydraulische systeem, de hydraulische die componenten en de pompen te verzekeren door de beroemde fabrieken in REXROTH wordt gemaakt.
2.Hydraulic post:
- Geschatte druk: 10MPa.
- Geschatte verplaatsing: 20Ml/r.
- De capaciteit van de olietank: 400L.
- Motormacht: 7.5KW-4.
- Toepasselijke olie: N46.
Pneumatisch Systeem
1.General: Het pneumatische systeem bestaat uit de samengeperste die luchtbron (door de klant wordt verstrekt), behandelend componenten voor samengeperste luchtbron, elektromagnetische klep, overeenkomstige pijpleidingen en cilinders. De elektromagnetische klep past het product van het beroemde merk van China toe.
2.Specifications:
- Druk van samengeperste luchtbron: 0.8MPa
- De capaciteit van de samengeperste luchtlevering: 0.9 M3 /min.
Elektrisch controlesysteem
- Krachtbron: voltage in drie stadia 380V, AC±10%.
- Geïnstalleerde capaciteit: 80KW
- Frequentie: 50Hz±1Hz
- Er zijn één hoofd elektrisch controlekabinet (met inbegrip van servobesturingssysteem) en twee controlekabinetten.
- Het belangrijkste elektrische controlekabinet controleert alle elektrische lijnen. Zijn componenten passen de thuis gemaakte beroemd-merk toe. Er zijn twee verrichtingskabinetten vóór en erachter. Één van hen controles de het voeden sectie. Andere controleert de plaat die en mechanisme lossen opstapelen. De gelijkstroom-motor past het product toe door Euro wordt gemaakt die. Het kan onafhankelijk en in aaneenschakeling ook worden in werking gesteld. De gespecificeerde lengte wordt door de servodiemotor gecontroleerd uit Siemens en het PLC programma wordt ingevoerd. De computer van het aanrakingsscherm controleert de machinesnelheid, de gespecificeerde lengte en de vertoningen de plaathoeveelheid.
Extern van productielijn

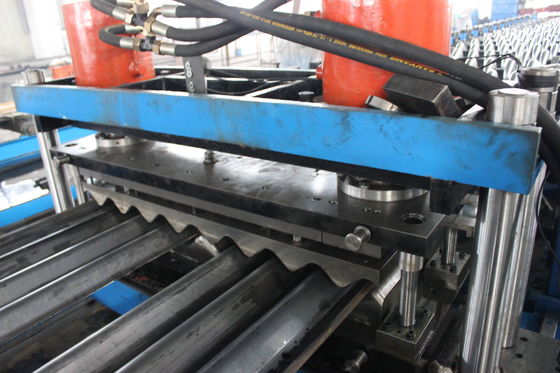

Beelden van CTL-productielijn
Inleiding van bedrijf
Wij, Co. van Vriendschapsmachines, Ltd, hechten groot belang bij de technologieinnovatie, is vooruitgang geboekt voor wetenschappelijk beheer evenals Co., cultuur. Werkt de belangrijke deskundige van China in het ontwerpen van en de productie van materiaal voor lassen en knipsel, automatiseringssysteem en metaal. Wij gebruiken en veroorzaken geavanceerd technisch die de meest beschikbare robotachtige en automatische technieken gebruiken. Elk werk wordt uncompromisingly ontworpen om het concurrentievermogen en de productiviteit van onze cliënten te verbeteren.
Wij investeren meer bij het ontwikkelen van broodje vormt machine zoals van de Metaaldak & muur panelenmachines, C&Z-drywall van purlinmachines nagel-Spoor die machines, de machines van Metaaldekken, geen-Balk en Kolomkrommen vormt machine vormen, Wachtsporen die machines vormen, Downspout pijpen die machines etc. vormen. Met snelle ontwikkeling, zeer korte periode voor bouw en mooie externe verschijning, ook werd de redelijke prijs bezet in de markt van bouwnijverheid.
