Het mengen van Capaciteit: | 110L | Partijtijd: | Ongeveer 4-7 keer/uur |
---|---|---|---|
Drijfmotor: | 160KW-6P | Overhellende motor: | 5.5KW-4P |
Hoog licht: | intern mixerrubber,banbury rubbermixer |
1. Inleiding van Product

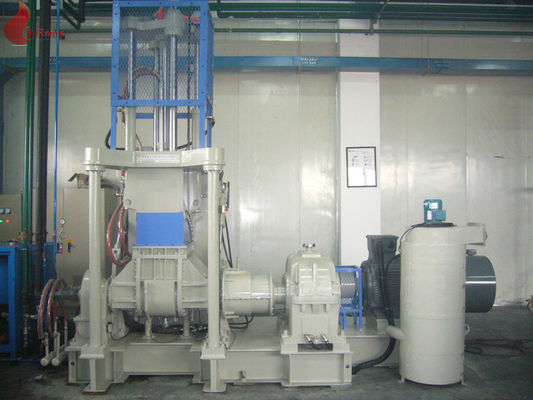

De harde de controle van de de versnellingsbakfrequentie van de tandoppervlakte Mixer van slijtage-zichVerzettende tegen rotor NL-110L Rubberbanbury
Naam |
De Mixer van de verspreidingskneder |
Koelmanier |
Koelwater |
Type |
Tumblettype |
Eigenschap |
Het wordt hoofdzakelijk gebruikt voor zich het rubber mengen. |
rotoren |
Geplateerd chroom en Legering die Elektroden Hardfacing |
||
Materiaal |
Uit gegoten staal |
Verbind Manier |
Koppeling |
capaciteit |
ongeveer 100-140kg/unit |
Certificaat |
ISO, CE |
2. Beschrijving:
Project | Naam | specificatie |
1 | Toepassing | Voor zich het rubber mengen |
2 | Efficiënte capaciteit | 83L |
3 | Totale capaciteit | 110L |
4 | Het voeden type | Het voeden van rug en voorzijde (ontwerp volgens de vraag van de cliënt) |
5 | Temperatuuraanpassing | waterkoeling of andere |
6 | Capaciteit voor één partij | ongeveer 100-140kg (volgens productietechnologie) |
7 | Tijd voor één partij | 510min |
8 | Hoofdmotor | 160KW AC |
9 | Rotortype | twee-hoekventilator |
10 | Het mengen van assnelheid | 045rpm (omvormer) |

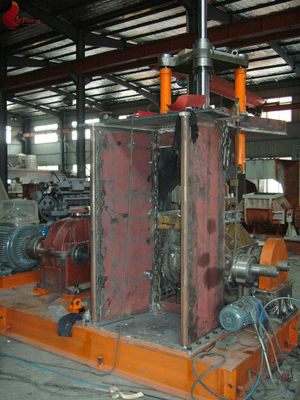

Het bestaat uit het belangrijkste die lichaam van de staalplaat van uitstekende kwaliteit wordt gelast in de vorm van W en bilaterale platen. Het is van het jasjeontwerp voor het koelen of het verwarmen. De binnenkant is geplateerd of opgebouwd met hard chroom door lassen met carbidelegering.
Het is van het Banbury-type. De rotorschacht heeft droeg en de radiale gaten die tot de vleugel leiden worden opgebouwd door lassen met carbidelegering op het bovenkant en eind gezichten en dan het malen, het oppoetsen en het plateren harde chromium.
3. Materiaallijst
a.Discharging apparaat
a-1 Structuur het mengen zich kamer van de structuur van het wormwiel
a-2 het Overhellen hoek Max. 110°~135°
a-3 Overhellende motor3hp motor met rem (Dongyuan-motor) + planetarische typeversnellingsbak
b. Optuigenapparaat
B-1 hoofdmotor 160kw 6P, AC (Dongyuan-motor)
B-2 omvormer 160KW (Mitsubishi)
B-3 de riem van het riemoptuigen C wordt gemaakt van hoogste kwaliteitsrubber

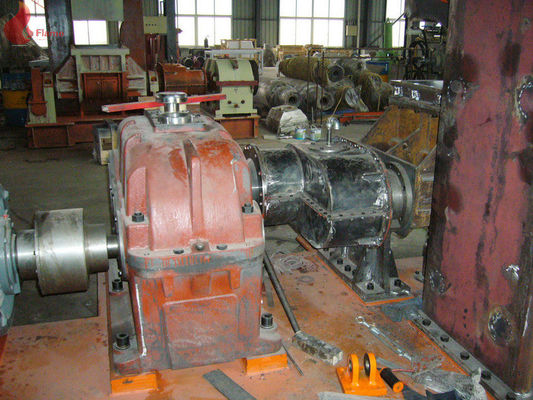

B-4 totaal ingesloten versnellingsbak, hard-tandoppervlakte met het malen behandeling, verminderingsverhouding 16:1
B-5 de groep van het differentieeldifferentieel wordt gebruikt in voor en achtermixerschacht, differentiële snelheidsverhouding 1:0.75
c. Aangepaste pijp
c-1 het mengen zich de kamer, as van omwenteling, drukdekking is van waterkoelingspijp, is de grootte van inham en afzetpijpleiding 01.
d. Elektrisch kabinet
D-1 kabinet van vloertype
D-2 het elektrische apparaat en controletoestel is volgens nationale norm
D-3 het elektrische kabinet ontwierp het overeenstemmen van u de vraag van de cliënt
D-3-1 de lijn van het motorbegin
D-3-2 automatisch getoond en gecontroleerde temperatuurreeks.
D-3 PLC+10“ één reeks (Taida-merk in Taiwan), tonend technologiekrommen op tijd, downloadend technische parameter, die verrichtingsprocedure van banbury mixer verstrekken. Procedure plaatsen van diverse voorschriften is beschikbaar. De verrichting is totaal volgens de herinnering van human-computer interface, en om die de foutenverrichting te vermijden door menselijke verwaarlozing wordt veroorzaakt. De procedureinhoud wordt geplaatst door koper. Diverse handknoppen kunnen worden bewaard.
4. Toepassingen:
Het wordt wijd gebruikt om het rubber, plastieken en ander rubber & plastiekenmateriaal te mengen.
5. Hoofd Technische Parameter:
Type |
NL-10L |
NL-20L |
NL-35L |
NL-55L |
NL-75L |
NL-110L |
NL-150L |
Hoofdmotormacht (kW) |
22 |
37 |
55 |
75 |
110 |
160 |
220 |
Cilinderdiameter (mm) |
Ф160 |
Ф200 |
Ф250 |
Ф300 |
Ф350 |
Ф420 |
Ф500 |
Het voeden wijze (voorzijde/achter) |
Voortype |
Voor/achterformule |
|||||
Gewicht (kg) |
2300 |
4200 |
6500 |
8500 |
10600 |
14000 |
20000 |
Opzettende afmetingen (mm) |
2150x1350x2200 |
2350x1550x2400 |
2570x2180x2570 |
3370x2460x3180 |
3550x2560x3220 |
4245x2950x3380 |
4580x3200x4100 |
6. Concurrentievoordeel:
1 belangrijke elektrische delen zijn Mitsubishi
2 de eenheid van de oliedruk: de intelligente coördinaat van het oliekanaal met hoofdmotorbeschermer (olie hydraulisch systeem van Taiwan)
3 het lager van volledige machine keurt TWB-Merk van de V.S. goed.
4 verhoogden de verminderingseenheid van het typetoestel, hard-getand, in Jiangyin, China wordt gemaakt dat
5 de koelwaterpomp is van Guangquan-Merk in Taiwan
6 het mengen van schacht keurt van het de legeringsstaal van 20crMo NicrMo het smeedstukpunt goed, dragend zijn de delen verder gelast, dragen-zichverzet tegen staal dat uit West-Duitsland, en dan met platerenbehandeling wordt ingevoerd.
7 het hoofdlichaam van het mengen van tank keurt het dragen goed zich verzet tegen legering-staal gegoten integraal, is de scheerbeurtvoorzijde verder gelast, slijtage-zichverzet tegen scherp die staal uit West-Duitsland, en dan met harde platerenbehandeling wordt ingevoerd. Het mengen van tank gaat de hele tijd met gedwongen elkaar, - omloop.
lekkage-bewijs 8 op zijgevel keurt van de geavanceerd technische materieel-epoxy de matrijzenafgietsel klassenhoge druk, met eigenschappen slijtage-zichverzet tegen goed, gemakkelijk te herstellen, het chemische reactie verzetten zich tegen.
de 9 drukdekking keurt de structuur van „M goed“, die rubber gelijk en volledig gemengd maakt.
10 wanneer plaats het werken van het mengen van tank, oliecilinder stabiel wordt gevestigd.
11 de mixerschacht is van bijgewerkte uitgespreide tri-vin. Vergeleken met traditionele elektrische bi-vin, kan door 3-5% worden gespaard
7. De dienst:
1. Overzee installatiegids.
2. Het overzee test lopen
3. Overzee arbeider opleiding
4. Technische ondersteuning
. het verschaffen 5 van vervangstukken
6. Technische verrichtingssteun
7. Formule en verwerkingssteun
8. Optie
De twee rotorenmixer de relatieve omwenteling, het materiaal van de klem van de voermond in het broodjeshiaat door en rotor die, nadat door broodje het hiaat boven de gebonden bovenkant uitdrijven scheren pien is verdeeld in twee delen, respectievelijk langs de kamermuur en het hiaat tussen de rotor before and after de terugkeer om hiaat hierboven te rollen. In een week rond de rotorstroom, wordt het materiaal beïnvloed door de scheerbeurt en de wrijvingactie, maakt rubbertemperatuurstijging scherp, lagere viscositeit, verhoogde de bevochtigbaarheid op de oppervlakte van het rubber in de samenstelling, neemt goed contact met rubber en samenstellingsoppervlakte op.
9. commerciële termijnen
De installerende & zuiverende dienst:
1. Nadat het contract wordt bevestigd, zal de verkoper het plan van de workshop, stichtingsgrafiek en de grafiek van rubberrol, vierkante assen & allerlei rollen leveren. Al verrichtingshandboek zal door verkoper worden geleverd, ook.
2. De verkoper zal 3-4 technische arbeiders naar gidsinstallatie en het zuiveren voor koper sturen;
3. De koper zou de extra pijpen en de elektrische draden, en de verkopers enkel adviezen moeten leveren de specificatie of het model van hen.
Andere termijnen:
1. Levertijd: totaal 6 maanden na het contact wordt bevestigd.
2. Betaling: 30% van het totale bedrag door T/T vooraf zoals neer - betaling, 70% van het totale bedrag door T/T vóór verzending.
3. Vervangstukken: De verkoper zal een reeks waardeloze kwetsbare delen kostenloos verstrekken. De verkoper stelt ook de koper voor om een reeks vervangstukken te kopen die het gebruik van één jaar opnieuw ontmoet. De verkoper zal tonen de lijst van vervangstukken aan de koper voor van hem vóór levering kiest.
4. Verschijning en kleur: de verschijning en de kleur van de machines zijn gebaseerd op de norm van de verkoper. Natuurlijk, kunnen wij ook naar maat gemaakt volgens het verzoek van de koper.
5. Stroom: Het citaat is hierboven gebaseerd op 380V/50Hz. Er zal één of andere extra prijs en uitgebreid veroorzakend tijd voor op bestelling gemaakt stroomvereiste zijn.
6. Garantieperiode:
6-1. Machines: één jaar na het succesvolle zuiveren;
6-2. Elektrocomponenten: 6 maanden na het succesvolle zuiveren.
7. De zuiverende die dienst en kosten door Buitenlands wordt gedragen:
7-1. De verkoper zal drie of vier technische arbeiders (of meer als verzoek van de koper) naar de plaats sturen die door de koper voor de begeleiding van materiaalinstallatie en de zuiverende dienst benoemde;
7-2. Zowel zouden de koper als de verkoper hun overeenkomstige last moeten dragen zoals hieronder:
7-2-1. De verkoper is verantwoordelijk voor de prijskosten in China maar behalve de visumlast;
7-2-2. De koper is verantwoordelijk voor de prijskosten in Buitenlands en de visumlast. Deze prijs omvat maar beperkt niet tot volgend:
a. retourbiljet;
b. vervoer, maaltijd, aanpassings en communicatie prijs tijdens zakenreis;
c. toelage (arbeidskrachtenprijs) USD 80.00 voor per persoon een dag (dagenberekening: totale dagen vanaf de dag de zakenreis aan het terugkeren aan China);
d. vertaler: De koper zou een vertaler voor de communicatie van de arbeiders geschikte veldwerk van de verkoper technische, en moeten inhuren voor met succes de voltooiing van de taak. Anders zal de verkoper een extra vertaler sturen. De koper zou verantwoordelijk voor deze kosten (verwijs naar a~d) moeten zijn.
